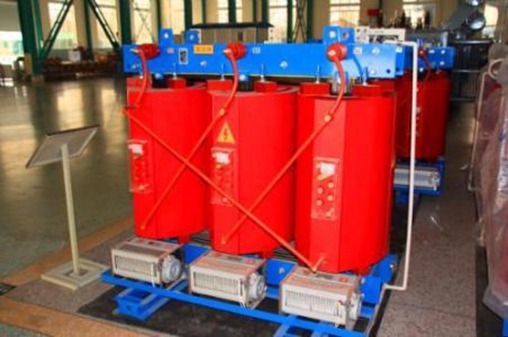

干式變壓器的結構

　　干式變壓器的鐵芯主要由硅鋼片和環氧樹脂澆鑄線圈組成，高壓線圈和低壓線圈之間放置絕緣圓筒，以提高電絕緣，線圈由墊片支撐和約束。各部件的搭接緊固件均具有防松性能。

　　干式變壓器構造性能：

　　固體絕緣包封繞組，不包封繞組。

　　繞組:在兩個繞組中，高壓繞組電壓越高，低壓繞組電壓越低。

　　從高低壓繞組的相對位置來看，高壓可分為同心式和重疊式。

　　同心式繞組簡單，制造方便，均采用通過這種經濟結構發展方式。

　　重疊式，主要用于專用變壓器。

　　干式變壓器結構特點：

　　干式變壓器同時由于其抗短路能力強、維護管理工作量小、工作具有效率高、體積小、噪音低等優點，經常可以用于設計防火、防爆等高性能發展要求相對較高的場所。

　　安全、防火、沒有污染，可直接在裝載中心操作。

　　采用中國國內發展先進科學技術，機械設計強度高，抗短路能力強，局部進行放電小，熱穩定性好，可靠性高，使用壽命長。

　　低損耗、低噪音、節能設計效果顯著、免維護。

　　良好的散熱性能，較強的過負載能力，強制空冷可提高運行能力。

　　防潮性能好，適合在高濕度等惡劣環境下作業。

　　干式變壓器可配備一個完整的溫度進行檢測和保護管理系統。智能信號溫度控制系統，可自動檢測和顯示三相繞組的工作溫度，可自動啟動和停止風機，并設置報警、跳閘等功能。

　　體積小，重量輕，占用時間空間少，安裝使用成本低。

　　鐵芯采用一個好的冷軋晶粒取向硅鋼片，鐵芯的硅鋼片之間采用45度全斜接，使磁通能沿硅鋼片接頭的技術方向通過。特點以及結構。

　　干式變壓器溫度控制系統：

　　干式變壓器的安全管理運行環境及其影響使用壽命在很大程度上取決于變壓器繞組絕緣的安全系統可靠性。

　　干式變壓器冷卻方式：

　　干式變壓器冷卻分為自然風冷和強制風冷。在自然風冷的情況下，變壓器技術可以在額定環境容量下長時間使用連續系統運行。當強制風冷時，變壓器的輸出容量可提高50%。適用于間歇過載運行或緊急過載運行，由于過載時負載損失和阻抗電壓升高較大，處于非經濟運行狀態，不能長時間連續過載運行。
